Documenten vergelijken en over elkaar heen leggen
Aanmaakdatum: Augustus 26, 2025
Gemaakt door: Luuk Messie
1. Download de oefenbestanden via onze tips & tricks pagina of gebruik je eigen bestanden. In dit voorbeeld hebben we twee plattegronden geopend in Bluebeam Revu. Namelijk “plattegrond Oud” en “plattegrond Nieuw”.

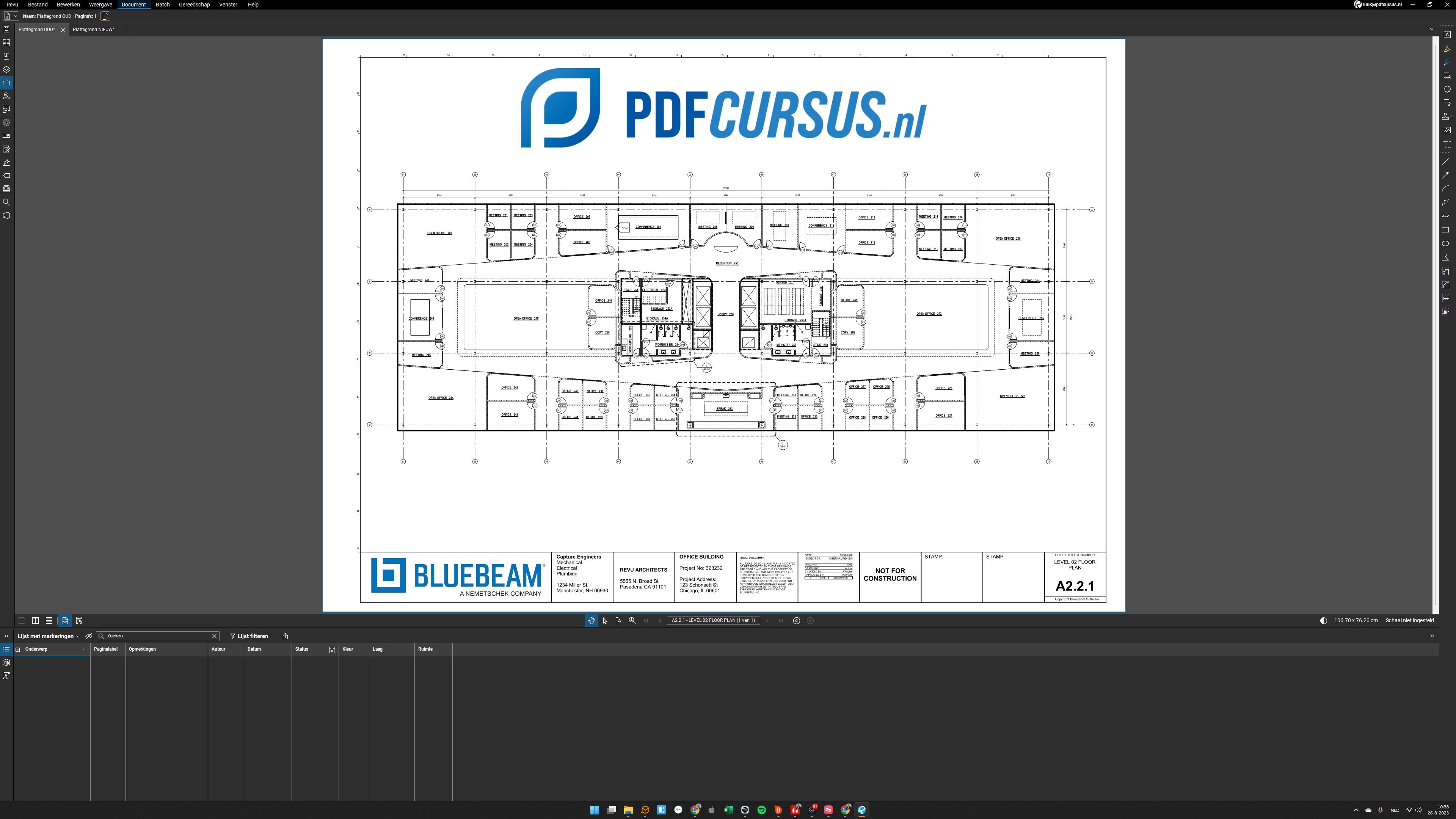

2. We hebben het tabblad van tekening “plattegrond Oud” actief en klikken in de menubalk op “Document”.

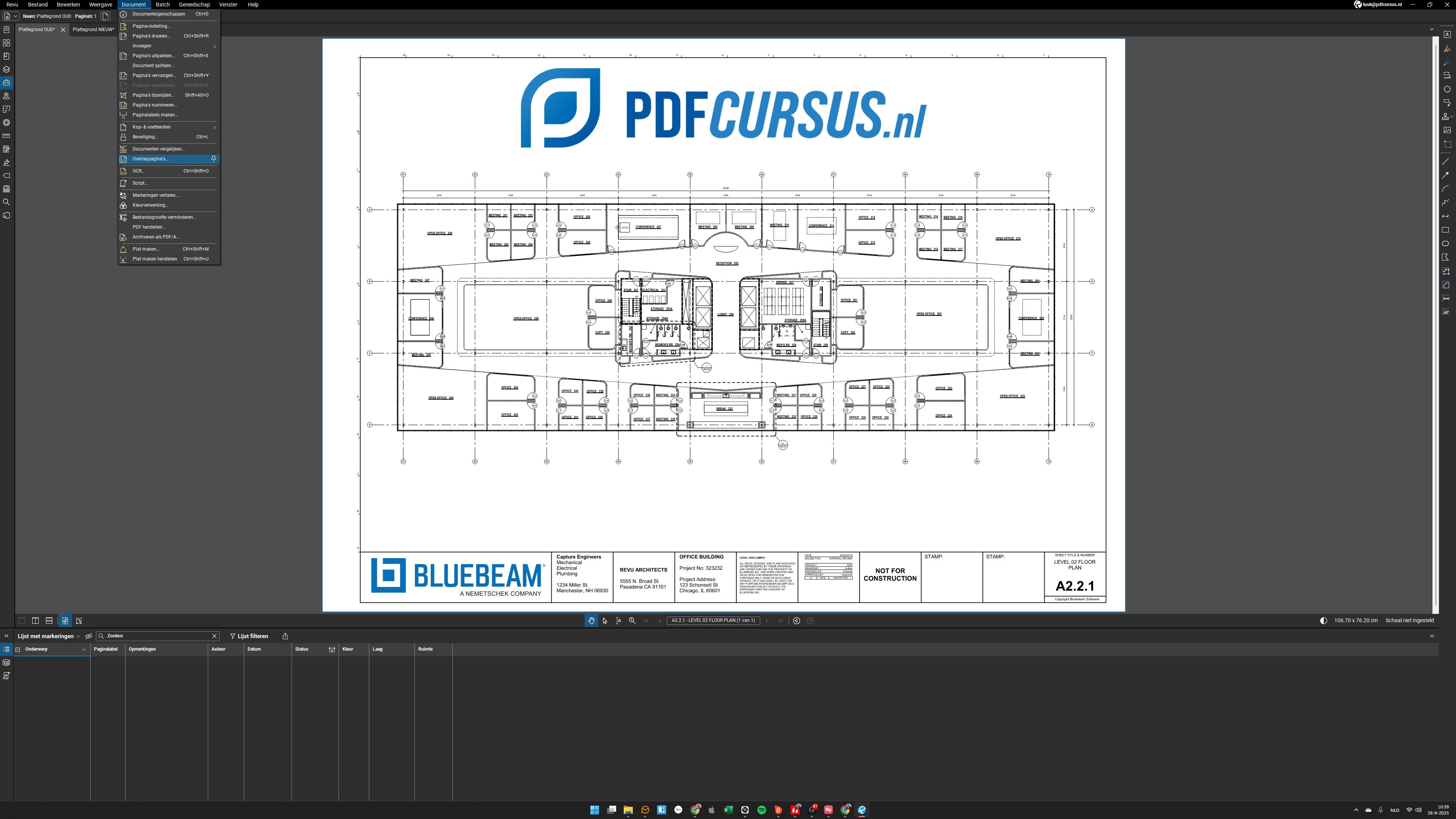

3. Selecteer “Overlaypagina’s”.

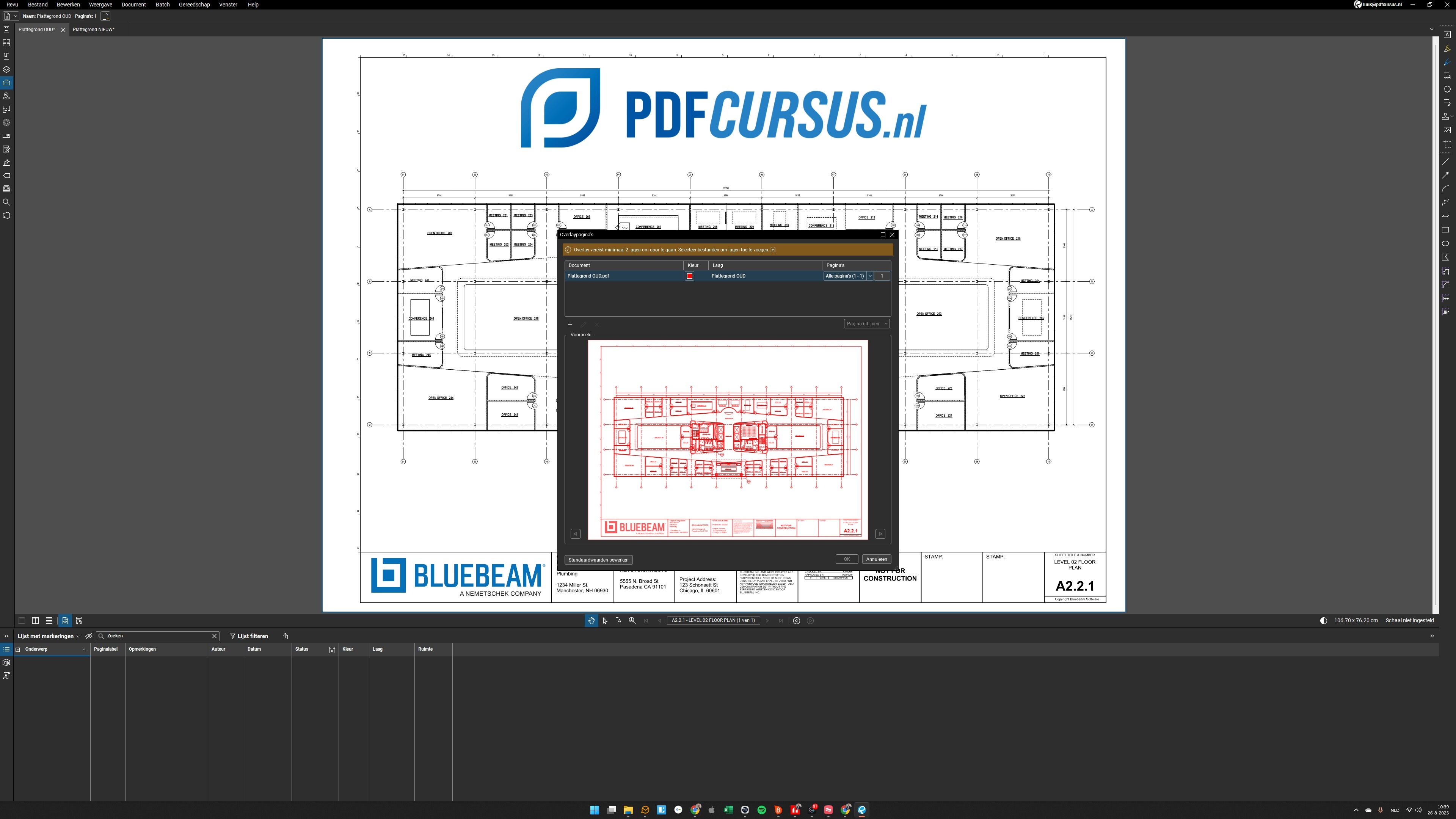

4. In het venster wat verschijnt zien we in het kader dat “Plattegrond Oud” is toegevoegd met als kleur Rood.
5. In het voorbeeldkader zien we de tekening geheel in rood.
6. Vervolgens gaan we de nieuwe tekening toevoegen door op het “plus” symbool te klikken.

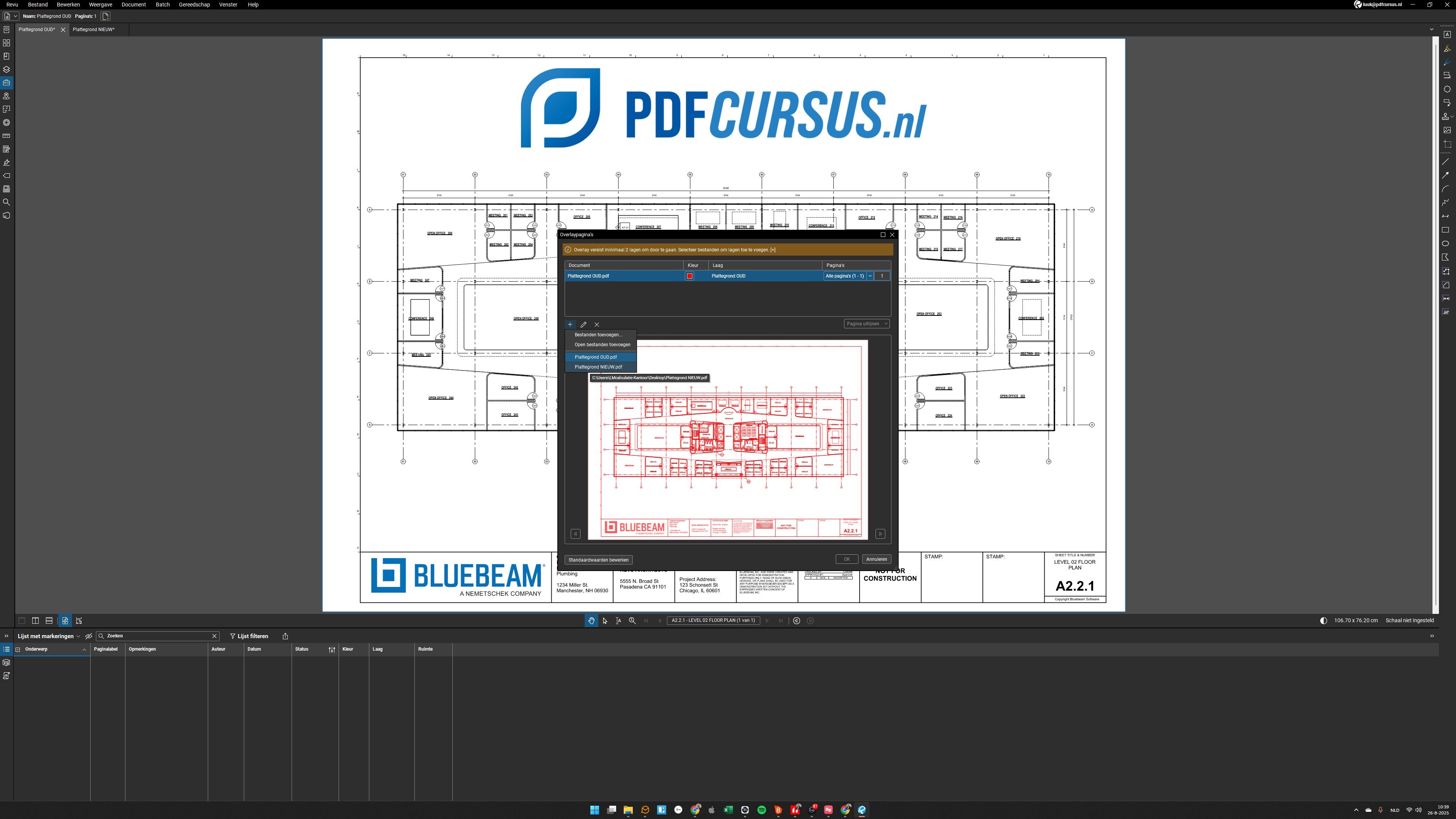

7. In het drop-down menu selecteren we “Plattegrond Nieuw”. Mocht je deze nog niet open hebben staan kan je alternatief op Bestanden toevoegen klikken en naar het juiste bestand navigeren.
8. Plattegrond Nieuw is toegevoegd en heeft groen als kleur gekregen.

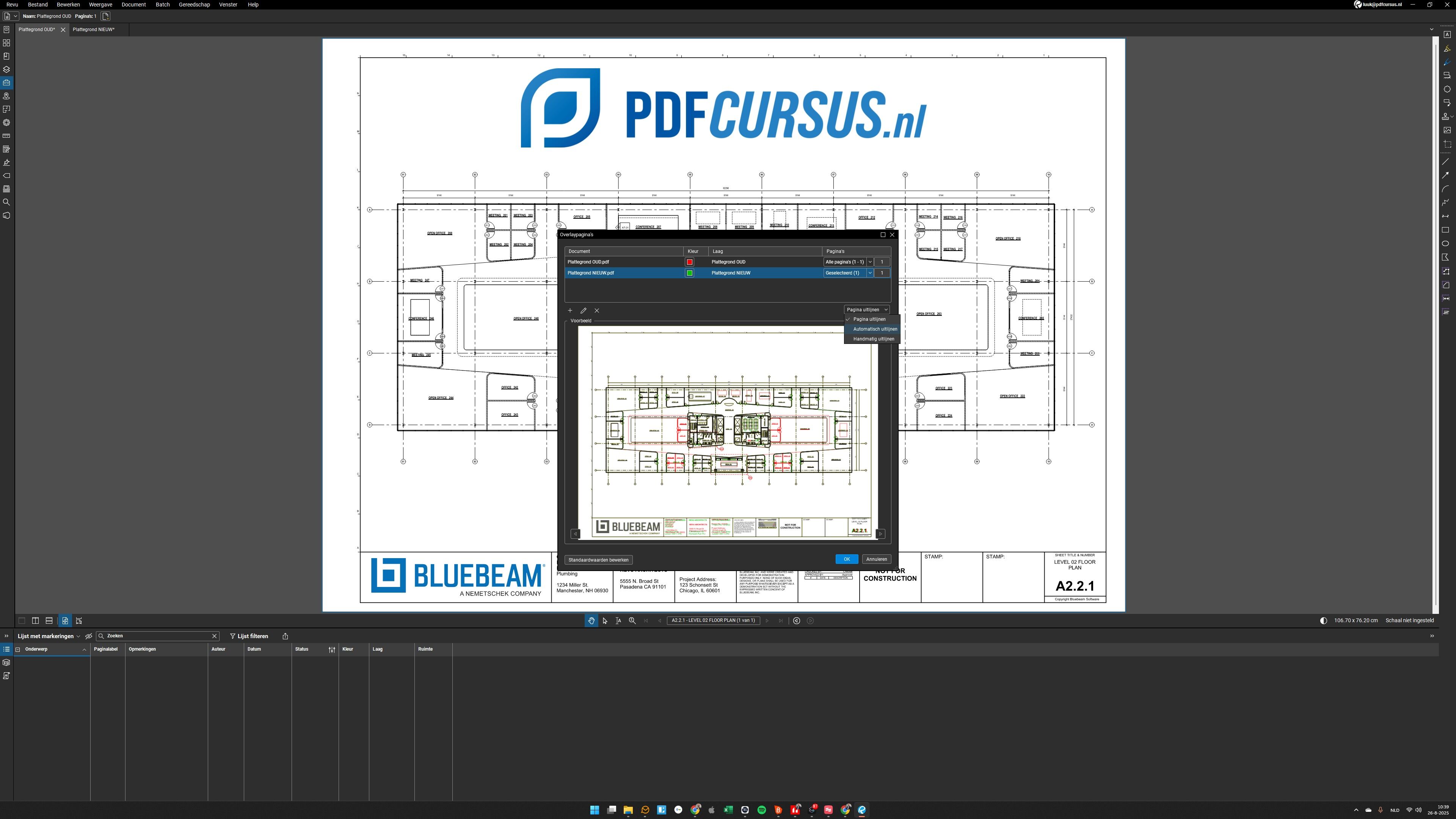

9. In het drop-down menu rechtsboven het voorbeeldkader heb je verschillende opties om de tekeningen uit te lijnen.
10. In dit voorbeeld kiezen we “automatisch uitlijnen” Bluebeam gebruikt dan “AI” om de tekeningen voor je over elkaar heen te leggen. Meestal gaat dit vrij goed. Zo niet dan zou je “handmatig uitlijnen” kunnen proberen.
11. Klik vervolgens op “OK” om de tekeningen over elkaar heen te leggen.

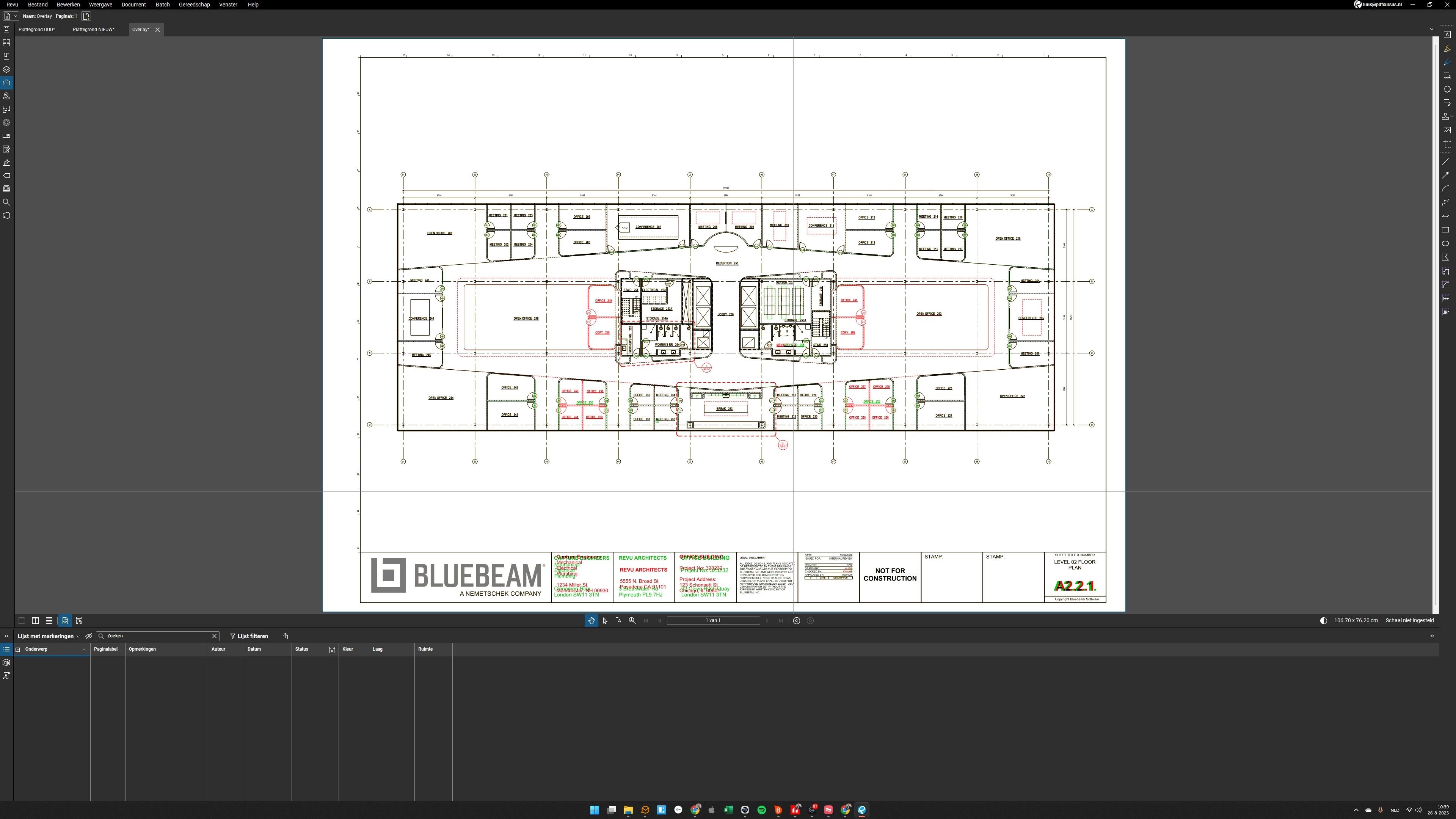

12. Bluebeam opent een nieuw tabblad waarin de twee tekeningen over elkaar heen gelegd zijn. Alles wat zwart is is hetzelfde gebleven, alles wat rood is is Oud en alles wat groen is is Nieuw.

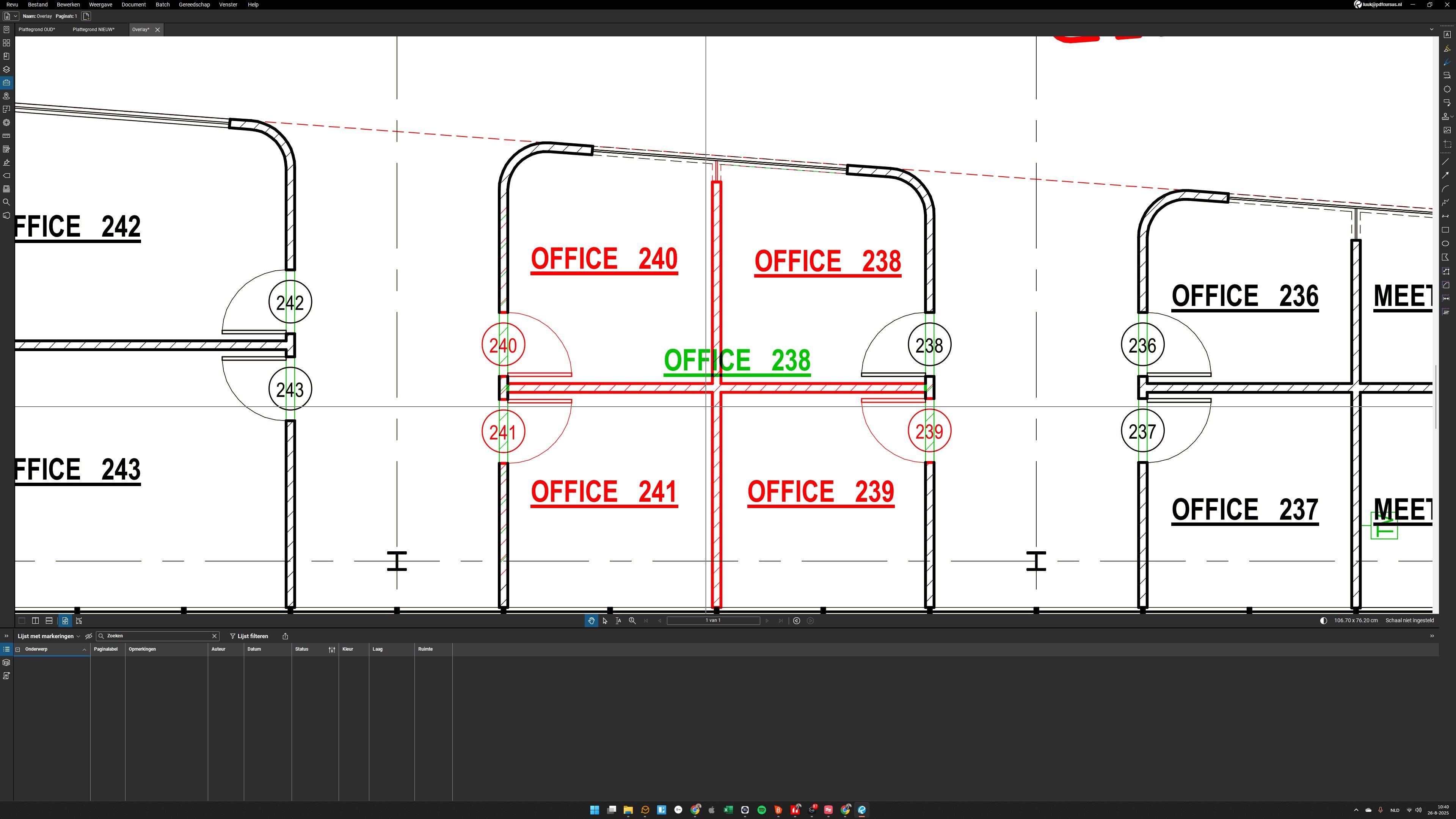

13. In deze ruimte kunnen we goed de verschillen zien. In de oude situatie waren er vier ruimtes. Je ziet in het rood dat de wanden zijn komen te vervallen en dat er 1 grote ruimte overblijft, namelijk “Office 238”.

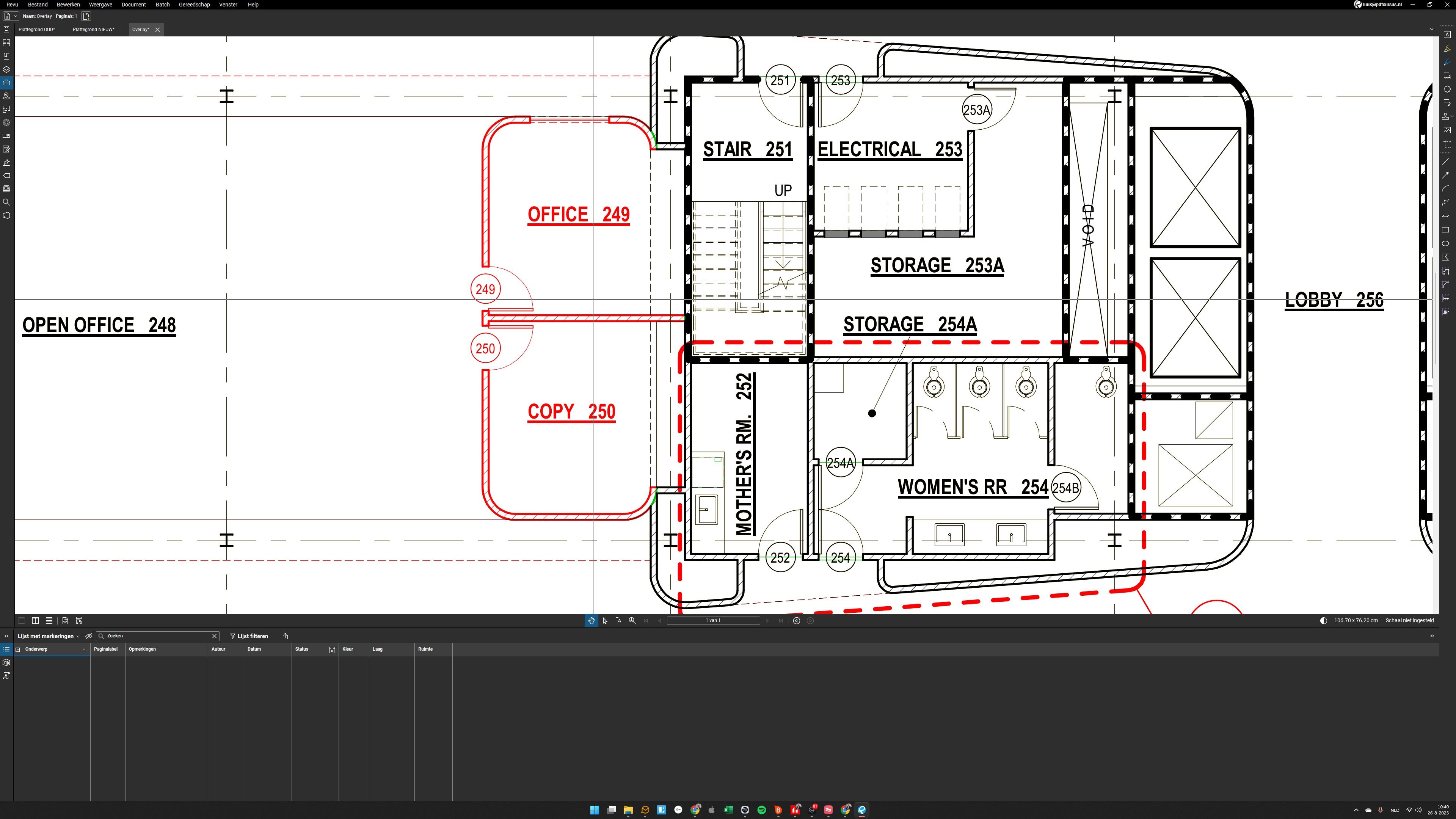

14. In dit gedeelte van de tekening zien we dat twee ruimtes compleet zijn komen te vervallen (Rood is oud).
